 数模电路、硬件开发工程师班 |
|
培养对象 |
|
电子类专业的大学生和研究生；电子产品设计爱好者。 |
|
入学要求 |
|
学员学习本课程应具备下列基础知识：
◆电路系统的基本概念。 |
|
班级规模及环境--热线:4008699035 手机:15921673576( 微信同号) |
|
为了保证培训效果，增加互动环节，我们坚持小班授课，每期报名人数限20人，多余人员安排到下一期进行。 |
|
上课时间和地点 |
上课地点：【上海】：同济大学(沪西)/新城金郡商务楼(11号线白银路站) 【深圳分部】：电影大厦(地铁一号线大剧院站)/深圳大学成教院 【北京分部】：北京中山学院/福鑫大楼 【南京分部】：金港大厦(和燕路) 【武汉分部】：佳源大厦（高新二路） 【成都分部】：领馆区1号（中和大道） 【沈阳分部】：沈阳理工大学/六宅臻品 【郑州分部】：郑州大学/锦华大厦 【石家庄分部】：河北科技大学/瑞景大厦 【广州分部】：广粮大厦 【西安分部】：协同大厦
最近开课时间(周末班/连续班/晚班）：数字、模拟电路设计工程师班：2024年12月30日 |
|

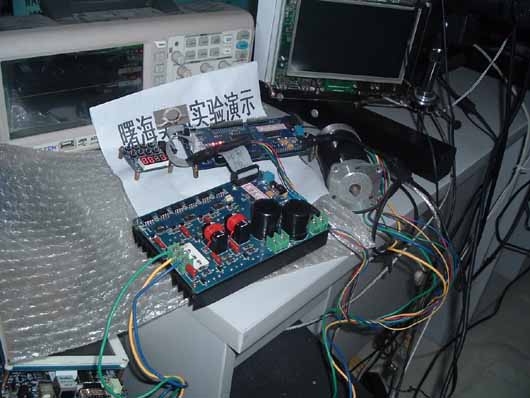

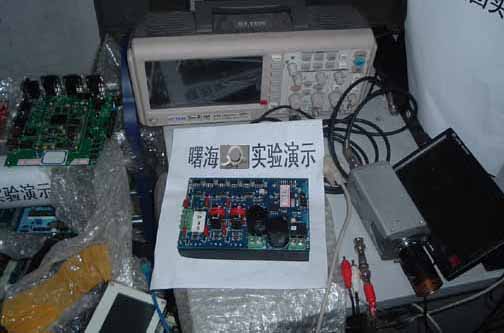

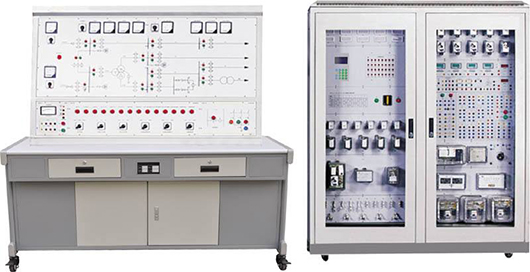

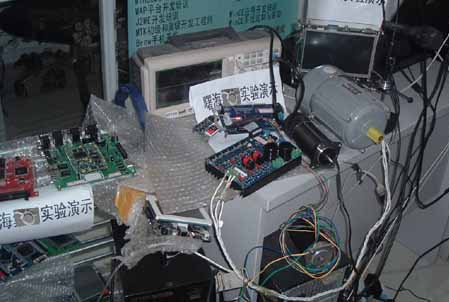

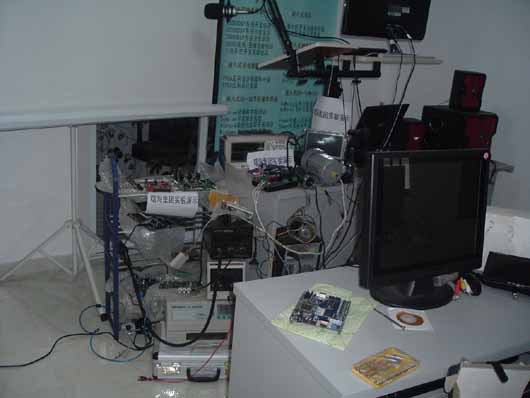

实验设备 |
◆课时： 1个月时间
☆注重质量
☆边讲边练
☆合格学员免费推荐工作
☆合格学员免费颁发相关工程师等资格证书，提升您的职业资质
专注高端培训15年，端海提供的证书得到本行业的广泛认可，学员的能力
得到大家的认同，受到用人单位的广泛赞誉。
★实验设备请点击这儿查看★ |
|
最新优惠 |
|
◆在读学生凭学生证，可优惠500元。 |
|
质量保障 |
|
1、培训过程中，如有部分内容理解不透或消化不好，可免费在以后培训班中重听；
2、培训结束后免费提供半年的技术支持，充分保证培训后出效果；
3、培训合格学员可享受免费推荐就业机会。 |
|
课程进度安排--数字、模拟电路设工程师班 |
课程大纲
从基本的单元电路到整体产品的设计给你一个完整的设计思路；让你实现真正成为一个高级电子工程师。
|
| 第一阶段 电路基础 |
一． 电路系统主要组成要素详细介绍
1． 电阻的种类与用途
（1） 色环电阻
（2） 可调电阻
（3） 贴片电阻（0201，0402，0603，0805等）
2． 电容的种类与用途
（1） 电解电容
（2） 钽电容
（3） 贴片陶瓷电容（0201，0402，0603，0805等）
3． 电感的种类与用途
（1） 绕线电感
（2） 贴片陶瓷电感（0201，0402，0603，0805等）
4． 常用仪器的使用
（1） 基本的理论准备：欧姆定律，基尔霍夫电压定律，电流定律。
（2） 数字电源介绍。
（3） 数字万用表的使用。
（4） 示波器的使用。
5． 二极管的种类与用途
（1） 肖特基二极管 --RB521S-30
（2） 齐纳二极管 ----CZRU52C5V6
（3） 发光二极管原理 ---LED灯
（4） 实验课程1：设计一个建议紫外光LED验钞灯电路。
（5） 实验课程2：5个并联LED灯亮度调节设计。
6． 三极管，MOS管的种类与用途
（1） 三极管 -----9013，9014。
（2） N沟道MOS管 ----NTK3134N
（3） P沟道MOS管-----NTHD3101F
（4） 电路分析及实验课 ------光线暗就闪烁的电路原理，或换蜂鸣器。
7． 电源电路的种类与选型
（1） 线形LDO 工作原理----AMS1117
（2） DC-DC工作原理 — LM2576，OCP2020典型电路图解。
（3） 实验课程：搭建一个基于LM2576的电源电路，得到输出分别为3V，4V，5V的电压。
8． 复位电路
（1）低电平有效复位。
（2）高电平有效复位。
|
|
第二阶段 电路基础进阶 |
9．RS232电路
（1）RS232—TTL电平转换电路原理
----MAX232，MAX202，MAX3232，MAX3243。
（2）实验课程：搭建一个RS232转换电路，用串口助手测试。
10．其他常用的的通讯接口
（1）I2C接口：
（2）SPI接口：
11．ESD，EMI保护电路
（1）压敏电阻
（2）TVS管
（3）磁珠BEAD
13. 隔离电路
（1） 光藕PC817
（2） 继电器
（3） 实验课程：通过光藕控制灯的亮与灭。
14．传感器
（1）光感器件
（2）红外传感器，
（3）
烟雾传感器等。
|
第三阶段 电路设计高级 |
1.数字电路
1)门电路，
2)
数制，
3)
编码与逻辑代数；
4)
通过实验了解组合逻辑电路和时序逻辑电路
2.振荡电路
1)改进型电容三点式振荡电路；
2)RC振荡电路；
3.放大电路
1)掌握三极管常用的三种放大电路；
2)
反馈放大电路；
3)
功率放大电路；
4)
场效应管符号、测量、应用
4.运算放大器电路与集成放大电路
1)分析差动放大器原理，抑制共模干扰的实质和电源波动对工作点的影响；
2)
详细分析典型运放电路
5.谐振电路与滤波电路
1）分析镇流器式荧光灯的启动原理，
2）
分析用串联谐振的方法产生高压直接点亮日光灯的可行性；
3）
了解并联和串联谐振电路特点
6.调制电路与解调电路
1）熟悉无线电信号的发送和接收；
2）
掌握调幅调制与调频调制
7.变频电路
通过实例掌握倍频电路的倍频原理和 PLL锁相环电路原理分析
8.电源电路
1）分析常见的几种半波、全波、桥式和倍压电路的工作原理；
2）
分析几种常见的闭环调节式稳压电源的工作原理，并思考如何给稳压电源增加过流保护、短路保护和过热保护功能；
3）
分析开关电源的基本工作原理
9.电路分析技巧
1）掌握电子工程需要掌握得知识；
2）
电路的分析方法； |
第四阶段 电路设计与仿真 |
1）PSpice 软件的安装、破解、界面介绍
2）工作窗口参数设置、元件操作及快捷键的应实验非门放大电路，
3）
利用非门和触发器设计声控开关电路，
4）
并用各种仿真调试技巧
|
第五阶段 Allegro Cadence 原理图设计 |
1.Allegro Cadence 软件基础知识
1）熟悉安装 Cadence,软件的工作界面 Cadencel的介绍及安装；
2）
掌握Cadence软件的界面和参数设计，
3）
创建设计文档
2.绘制原理图
1）掌握原理图的设计方法，
2）
元件库的管理和编辑方法和技巧；
3）
深入原理图设计系统。
4）视图管理 ,
5）
元件库的装入 ,
6）
元件属性的设置 ,
7）
画图工具 ,
8）
报表的生成 ,
9）层次原理图 ,
10）
创建原理图元件 ,
11） 电气法则检验 |
第六阶段 Allegro Cadence PCB设计 |
1.Cadence布局和布线
1）了解自动和手动布局和布线的规则；
2）
熟悉自动和手动布局和布线操作方法的理论讲解部分。
2.Cadence板制作流程的基础
了解公司设计的原理图如何变成最终生产的产品
3.PCB Layout 板制作流程实践
1)导入网络表、
2)
摆放元器件，
3)
布线－－手工布线，自动布线
4)
铺地、
5)
DRC检验过程
6)输出GERBER文件
4.Cadence高级应用
1）掌握常用线路板设计快捷键和
2）
布线注意事项
3）高级 Layout指南多层印刷线路板设计介绍
|
第七阶段 项目案例演练 |
| 参与企业级产品开发， Layout设计总结,画一块DSP6713的高速板 |
|
第八阶段 电路设计及手工焊接项目案例实战 |
项目案例一. 51单片机系统及电路设计
项目案例二. Cortex A9处理器系统及电路设计
项目案例三.
DSP6713的视频音频高速板电路设计图
项目案例四. DSP6713的视频音频高速板手工焊接实战
|
